Затворы поворотные — это один из самых распространённых типов запорной арматуры, который используют в промышленных и коммунальных трубопроводных системах для регулирования или полного перекрытия потока рабочей среды: воды, пара, газа, масел и других жидкостей.

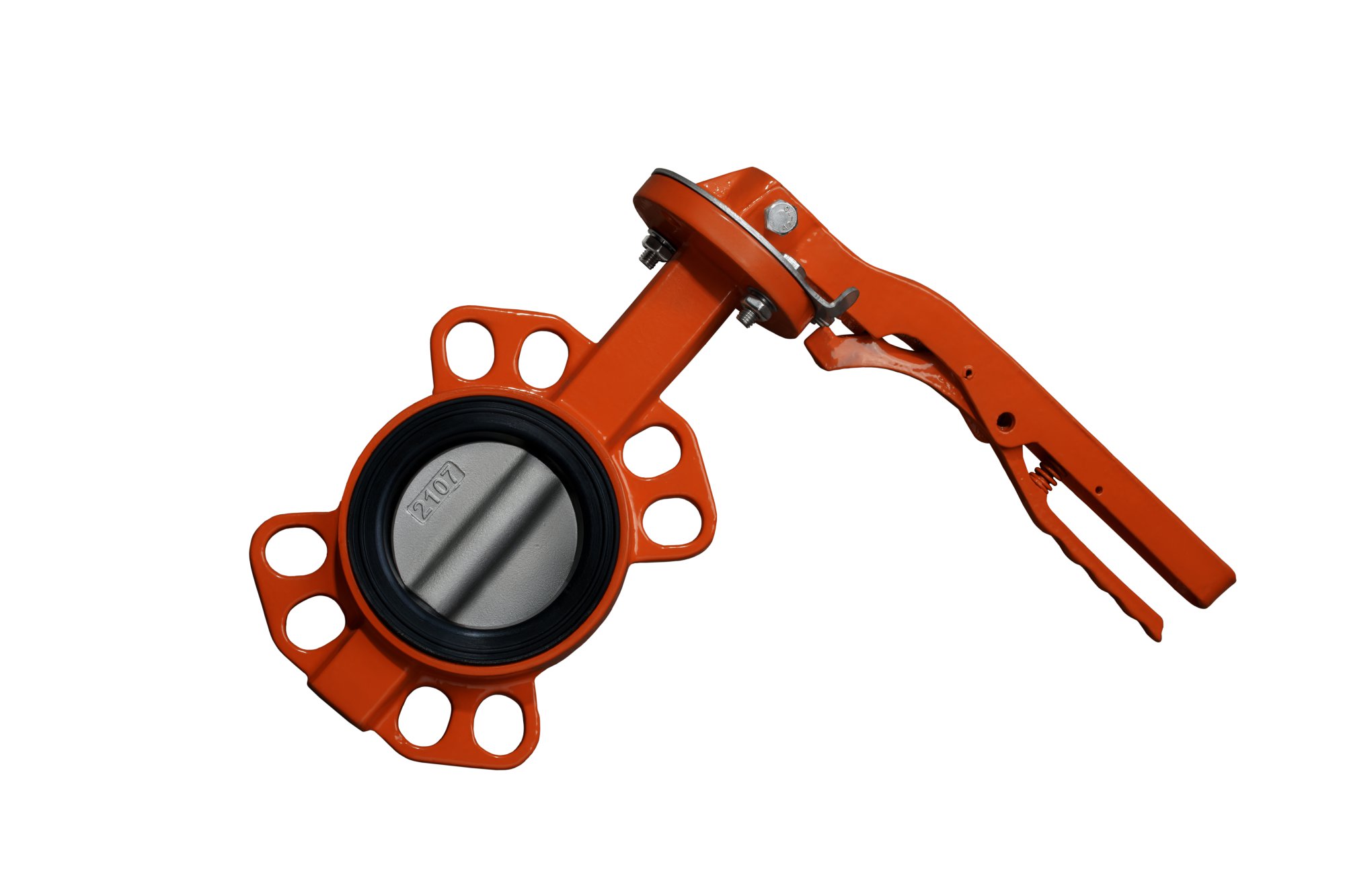

Конструктивно такой затвор устроен просто: внутри корпуса находится диск, закреплённый на оси. При повороте оси на 90 градусов диск либо пропускает поток, либо полностью его перекрывает. За счёт этого затвор срабатывает быстро, без сложных механизмов и лишних движений. В отличие от задвижек или вентилей, здесь не нужно делать десятки оборотов — достаточно одного поворота ручки или привода.
Поворотные затворы выбирают там, где важны компактность и скорость работы. Они занимают меньше места, весят заметно меньше классической запорной арматуры и подходят для труб большого диаметра, где другие решения становятся громоздкими или дорогими. Именно поэтому их часто ставят в системах водоснабжения, отопления, вентиляции, на промышленных линиях и в инженерных сетях зданий.
Ещё один плюс — универсальность. Один и тот же тип затвора можно использовать как для простого «открыто / закрыто», так и для грубого регулирования потока. Конечно, для точной настройки он подходит не всегда, но в большинстве практических задач этого более чем достаточно.
Основные виды и конструкции
Поворотные затворы отличаются по конструкции диска, приводу управления и способу установки.
По конструкции
-
Центрированные — диск симметрично расположен относительно уплотнения; простые и надёжные.
-
Эксцентричные и многократные эксцентрики — обеспечивают более плотное уплотнение и меньший износ при частой эксплуатации.
По способу управления
-
Ручное — с рычагом или рукояткой.
-
С редуктором — облегчает поворот для больших диаметров.
-
С электроприводом или пневмоприводом — для автоматизации.
По способу установки
-
Межфланцевые — вставляются между фланцами трубопровода.
-
Фланцевые — закрепляются на фланцах.
-
Под приварку, резьбовые — специальные варианты для нестандартных условий.
Где используются поворотные затворы
Поворотные затворы находят применение в самых разных системах:
-
Водоснабжение и канализация — для перекрытия и регулирования подачи воды.
-
Промышленные процессы — химия, нефтегаз, энергетика.
-
Системы пожаротушения — быстрый доступ к перекрытию потока.
-
Отопление и вентиляция — регулирование потоков теплоносителя.
Это универсальные устройства, которые можно подобрать под разные среды, давления и температуры, в зависимости от материала корпуса и уплотнений.
Преимущества поворотных затворов
Поворотные дисковые затворы ценят за:
-
Компактность и малый вес — занимают меньше места, чем многие другие типы арматуры.
-
Простоту управления — поворот на четверть оборота открывает/закрывает поток.
-
Низкое сопротивление потоку — диск в открытом положении почти не мешает проходу среды.
-
Широкий диапазон применений — подходят как для бытовых, так и для промышленных задач.
На что обратить внимание при выборе
При подборе затвора важно учитывать несколько параметров:
Диаметр и давление
Арматура должна соответствовать диаметру трубы и рабочему давлению в системе. Неправильный выбор может привести к утечкам или ускоренному износу.
Материал корпуса и уплотнений
Для агрессивных сред лучше выбирать корпус из нержавеющей стали или другого стойкого сплава. Уплотнения тоже должны быть совместимы с рабочей средой.
Тип управления
Если затвор будет часто открываться/закрываться, стоит подумать о приводе — ручное управление подходит не для всех условий.
Установка
Правильная установка оси поворотного затвора снижает износ и риск заклинивания: чаще всего монтаж выполняют с горизонтальной осью для уменьшения скопления твёрдых частиц.
Основные ошибки при эксплуатации
-
Установка без учёта направления потока среды.
-
Применение неподходящих уплотнений для агрессивных сред.
-
Использование ручного управления там, где требуется автоматизация.
-
Неполная проверка на герметичность после монтажа.
Такие промахи приводят к преждевременному износу, утечкам и дополнительным затратам на обслуживание.
Заключение
Поворотные затворы — практичное и универсальное решение для перекрытия и регулирования потоков в трубопроводах. Правильно подобранный затвор работает долго, не требует частого обслуживания и плавно справляется с задачами в самых разных системах.
